Belső hézag vagy előterhelés kiválasztása
A csapágyban lévő üzemi hézag vagy előterhelés befolyásolja többek között a csapágy súrlódását, terhelési zóna méretét és kifáradási élettartamát. Az 1. ábra e paraméterek közötti kapcsolatot mutatja. A diagram általánosított és a sugárirányú terhelés alatti gördülőcsapágyakon alapul.
Általános alkalmazások esetén a működési távolságnak az 1. ábrán látható ajánlott zónán belül kell lennie.
A kezdeti belső hézag kiválasztása és az előterhelés kiválasztása leírja azokat a befolyásoló tényezőket, amelyeket figyelembe kell venni, és megadja azokat a módszereket, amelyek segítségével kiszámíthatja az alkalmazás által megkövetelt hézag/előterhelés eléréséhez szükséges kezdeti belső hézagot.

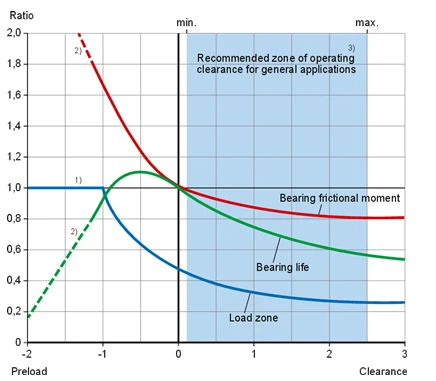

diagram 1 - Működési távolság vagy előtöltés a fő működési feltételekhez képest
A csapágy belső hézaga (1. ábra) az a teljes távolság, amelyen keresztül az egyik csapágygyűrű a másikhoz képest radiális irányban (radiális belső hézag) vagy axiális irányban (axiális belső hézag) elmozdítható.
A kezdeti belső hézag a csapágy belső hézaga a szerelés előtt.
A szerelt hézag a csapágy belső hézaga a szerelés után, de a működés előtt.
A működési hézag a csapágy belső hézaga, amikor az üzemel és elérte a stabil hőmérsékletet.
A legtöbb alkalmazásban a csapágy kezdeti belső hézaga nagyobb, mint a működési hézaga. Ennek oka a következő hatások:
interferencia illeszkedik a tengelyhez és/vagy a házhoz
a csapágygyűrűk és a kapcsolódó alkatrészek hőtágulása
A csapágyaknak megfelelő működési hézaggal kell rendelkezniük a kielégítő működéshez (A megfelelő hézag/előfeszítés kiválasztása fontos).
A legtöbb esetben a csapágyak bizonyos fokú hézagot igényelnek (a kezdeti belső hézag kiválasztása). Bizonyos esetekben azonban szükség lehet előtöltésre, azaz negatív clearance-re (Előtöltés kiválasztása).
Általános szabályként:
A golyóscsapágyak működési hézagának gyakorlatilag nullának kell lennie.
A hengeres, tűs, gömb alakú és CARB toroid görgőscsapágyak jellemzően legalább kis működési hézagot igényelnek.
A kúpgörgős és szögérintkezős golyóscsapágyaknak kis működési hézaggal kell rendelkezniük, kivéve azokat az alkalmazásokat, ahol nagyfokú merevségre vagy helyzetszabályozásra van szükség, ilyenkor bizonyos fokú előfeszítéssel felszerelhetők.
